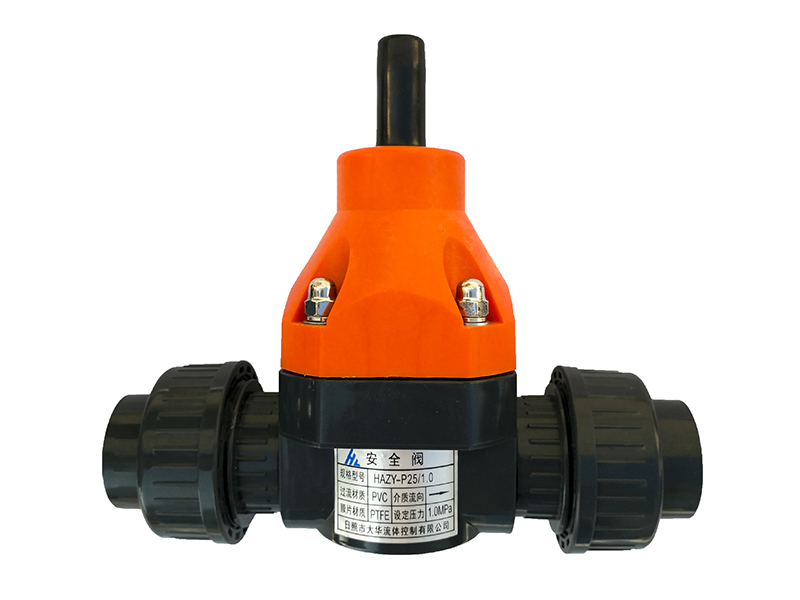

產品概述
海藍系列泄壓閥是隔膜閥，是一種壓力容器或管路上的壓力自動釋放裝置。當被保護系統的壓力超過閥設定壓力時，泄壓閥打開，排出部分多余的介質，以防系統壓力繼續升高；當系統壓力降低到閥設定值時，閥自動關閉，從而保證系統正常運行。
我公司泄壓閥有HLAF和HLAF-2兩個系列。新研發的HLAF-2系列泄壓閥，具有體積小、閉合好等優點。其結構更為緊湊，且閉合迅速，性能穩定。閥座采用獨有的尖角式結構，可保證閥的密封更為可靠。
工作原理
泄壓閥是通過彈簧的彈力變化來工作的。當系統壓力比閥設定壓力低時，隔膜在彈簧彈力的作用下關閉管路；當系統壓力比閥設定壓力高時，隔膜被頂起，管路接通，釋放多余介質，以達到保護系統目的。
主要功能
l 管路受壓元件，釋放壓力，保證系統壓力穩定；
l 保護泵的安全和系統的正常運行；
l 保護管路、儀表、彎頭、接頭等其他附件，減小壓力過高的沖擊。
規格型號編制說明
HLAF-2系列
HLAF-2P/S/C□/△-L/F/Y
HLAF-2：HLAF-2系列泄壓閥
P/S/C：閥體材質PVC/不銹鋼/碳鋼
□：公稱通徑（DN）
△：開啟壓力（MPa）
L/F/ Y：內螺紋聯接/法蘭聯接/由令聯接
閥體材質
非金屬：可選PVC、PP、PTFE、PVDF等材質
金 屬：可選304、316、碳鋼、金屬襯氟、鈦合金、哈氏合金等特殊材質
隔膜材質
隔膜：可選PTFE+NBR、PTFE、FKM、NBR等
HLAF-2系列技術參數表
|
規格型號 |
材質 |
公稱通徑(DN) |
設定壓力(MPa) |
外形尺寸 |
聯接方式 |
外形圖 |
|
|
D(mm) |
H(mm) |
||||||
|
HLAF-2P15/1.0-L |
PVC |
15 |
0.3-1.0 |
65 |
130 |
Rc1/2″ |
|
|
HLAF-2P20/1.0-L |
PVC |
20 |
0.3-1.0 |
87 |
167 |
Rc3/4″ |
|
|
HLAF-2P25/1.0-L |
PVC |
25 |
0.3-1.0 |
87 |
167 |
Rc1″ |
|
|
HLAF-2P32/1.0-L |
PVC |
32 |
0.3-1.0 |
118 |
220 |
Rc1-1/4″ |
|
|
HLAF-2P40/1.0-L |
PVC |
40 |
0.3-1.0 |
118 |
270 |
Rc1-1/2″ |
|
|
HLAF-2P50/1.0-L |
PVC |
50 |
0.3-1.0 |
150 |
340 |
Rc2″ |
|
|
HLAF-2S15/2.0-L |
304/316 |
15 |
0.3-2.0 |
65 |
130 |
Rc1/2″ |
|
|
HLAF-2S20/2.0-L |
304/316 |
20 |
0.3-2.0 |
87 |
165 |
Rc3/4″ |
|
|
HLAF-2S25/2.0-L |
304/316 |
25 |
0.3-2.0 |
87 |
165 |
Rc1″ |
|
|
HLAF-2S32/2.0-L |
304/316 |
32 |
0.3-2.0 |
118 |
215 |
Rc1-1/4″ |
|
|
HLAF-2S40/2.0-L |
304/316 |
40 |
0.3-2.0 |
118 |
260 |
Rc1-1/2″ |
|
|
HLAF-2S50/2.0-L |
304/316 |
50 |
0.3-2.0 |
150 |
330 |
Rc2″ |
|
注：
1、介質溫度：304、316等金屬下閥體：-18~+90℃；PVC等塑料下閥體：-18~+50℃：介質粘度：≤1000mm2/s；
2、可按客戶的要求制作聯接方式；
3、以上選型和相關參數僅供參考，購買時請咨詢我公司或您的供應商。
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
